蛇皮穿線管和快速接頭的改進
2.1高壓金屬軟管改進
對于高壓金屬軟管決定采用纖維增強尼龍彈 性體樹脂管（如圖2）。內層根據工作環境選用聚 氨酯纖維樹脂材料；中部增強層選用不銹鋼絲纏 繞而成，外層采用耐磨防腐的膠皮層制成。改進 后具有如下優點：

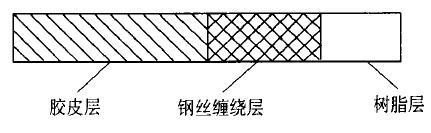

圖2纖維增強尼龍彈性體樹脂管
（1）高壓樹脂管內部樹脂材料，抗物料腐蝕，管 壁光滑，液體阻力小，抗壓能力高；
（2）對新制作的高壓樹脂管，提高工況要求， 杜絕從接口處斷裂；
（3）兩端接口的不銹鋼絲頭，采用316L等更 好材料，減緩物料對絲頭的腐蝕；
（4）不銹鋼絲纏繞層外部增加膠皮層，提高了 耐磨損、抗污染能力，避免了鋼絲斷裂扎手的現象。
2.2快速接頭的改進
改造前后快速接頭的結構見圖3。
（A）快速接頭母體（改造前）
（B）快速接頭母體（改造后）
（C）快速接頭子體（改造后）
圖3 快速接頭結構（改造前和改造后）
（1）由于在連續生產中，物料無壓后不會出現 倒流現象，快速接頭只需起連接作用，母體和子體 內的單向裝置不需使用�？扇∠罂蓽p少兩處密 封點，降低了泄漏的幾率；
（2）老式快速接頭殼體太薄，使用一段時間 后，會因磨損腐蝕造成損壞。在確保流通截面積 不變的情況下將壁厚由3mm增加到6mm，杜絕因壁厚而出現問題。
（3）老式快速接頭母體內與子體連接的“O”型 圈為異性“O”型圈，出現損壞時，無法采購更換，造 成極大浪費。改造后的母體“O”型圈改為普通“O” 型圈，損壞后操作人員即可更換。 另外，在快速接頭使用前和使用過程中，需經 常加入鈣基酯進行潤滑，不但能增加快速接頭的 使用壽命，還可避免清槍過程中母體中殘余物料 而導致與子體連接困難。
